Máy khoan neo tầm thấp AM-3 | Thiết bị khoan neo trong tầng hầm

Khi thực hiện các công việc neo và khoan trong tầng hầm, kết cấu ngầm và các không gian hạn chế khác, thiết bị cần kết hợp giữa kết cấu nhỏ gọn và khả năng di chuyển linh hoạt. Chiều rộng lối vào hạn chế và chiều cao thi công thấp có thể ảnh hưởng trực tiếp đến việc đưa thiết bị vào công trường, định vị, dựng cần và thực hiện các công việc khoan tiếp theo. Đối với thi công khoan neo trong tầng hầm, kích thước và tính linh hoạt của thiết bị đặc biệt quan trọng.

Anman AM-3 được thiết kế dành cho những điều kiện thi công như vậy. Là một máy khoan neo tầm thấp, AM-3 kết hợp thân máy hẹp, thiết kế tách rời, khung cấp liệu dạng ống lồng và hệ thống di chuyển bằng bánh xích độc lập, mang đến giải pháp thiết bị phù hợp cho các công việc neo và khoan trong không gian thi công hạn chế. Là một loại thiết bị khoan trong không gian hạn chế, AM-3 có thể thích ứng với nhiều môi trường thi công có điều kiện không gian khác nhau.

Thiết kế tách rời, thuận tiện cho việc định vị thiết bị

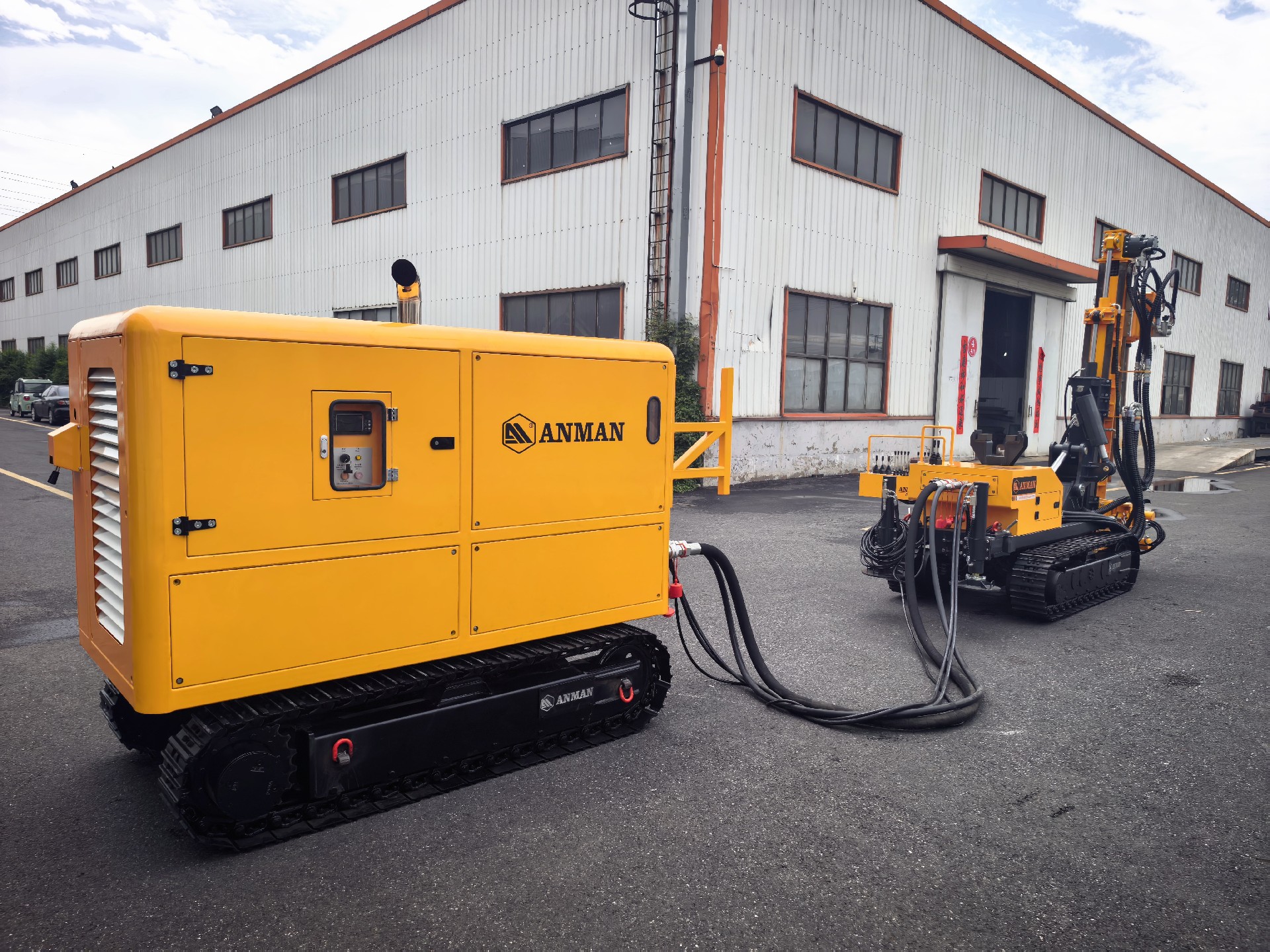

Khác với các máy khoan có kết cấu nguyên khối truyền thống, AM-3 được thiết kế tách rời giữa thân máy chính và trạm nguồn thủy lực. Cả thân máy chính và trạm nguồn đều được trang bị hệ thống di chuyển bằng bánh xích và bộ điều khiển, cho phép di chuyển riêng biệt khi điều kiện thi công yêu cầu.

Khi khu vực thi công có lối đi hẹp hoặc cửa ra vào dành cho thiết bị bị hạn chế, thiết kế này mang đến nhiều phương án bố trí thiết bị hơn. Thân máy chính và trạm nguồn không nhất thiết phải luôn di chuyển cùng nhau. Chúng có thể lần lượt đi vào khu vực thi công tùy theo không gian thực tế, sau đó được bố trí theo vị trí khoan. Điều này mang lại sự linh hoạt hơn cho thi công khoan neo trong tầng hầm và các công việc thi công trong không gian hạn chế khác.

Chiều rộng tổng thể của AM-3 chỉ 1,06 m. Thiết kế thân máy hẹp giúp thiết bị có thể di chuyển qua các lối đi và cửa ra vào tương đối hẹp, đồng thời phù hợp hơn với những công trường có yêu cầu nghiêm ngặt về kích thước thiết bị. Đối với thiết bị khoan trong không gian hạn chế, thân máy hẹp giúp giảm những hạn chế về không gian khi đưa thiết bị vào khu vực thi công.

Khung cấp liệu dạng ống lồng, thích hợp với thi công tầm thấp

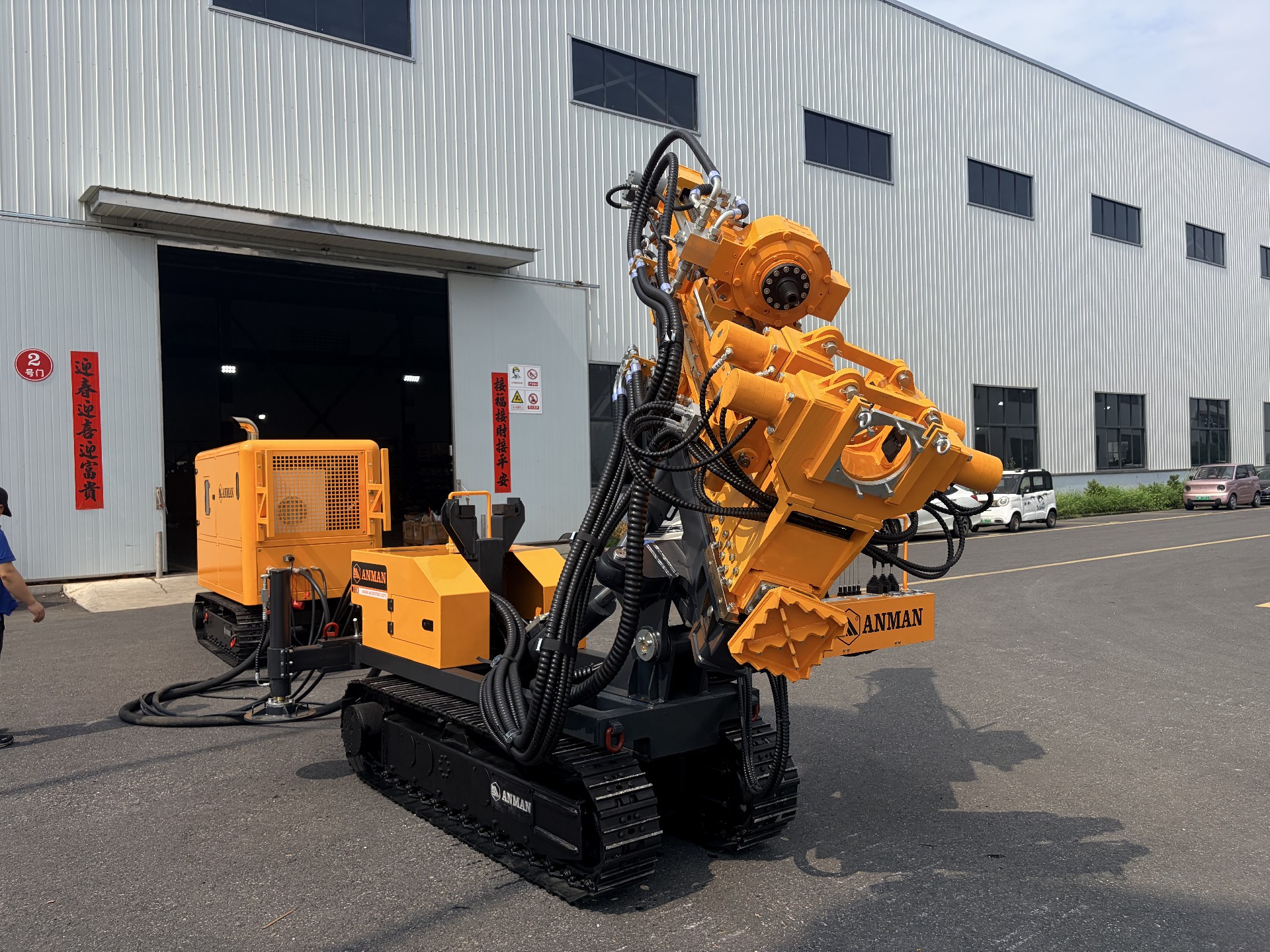

Trong các dự án tầng hầm và công trình ngầm, chiều cao thi công là một yếu tố quan trọng khi lựa chọn thiết bị khoan. AM-3 sử dụng khung cấp liệu dạng ống lồng hai cấp, có thể thu gọn trong quá trình vận chuyển và khi đưa thiết bị vào khu vực thi công. Đối với máy khoan neo tầm thấp, thiết kế này giúp thiết bị thích ứng tốt hơn với chiều cao thi công hạn chế.

Sau khi đi vào khu vực thi công, khung cấp liệu có thể được mở rộng theo không gian thực tế. Hành trình tối đa của khung cấp liệu đạt 2,65 m, lực cấp liệu tối đa và lực nâng tối đa đều đạt 40 kN. Tốc độ cấp liệu và nâng tối đa đều có thể đạt 26 m/phút.

Thiết kế này cho phép thiết bị điều chỉnh khung cấp liệu trong điều kiện chiều cao tương đối hạn chế, đồng thời vẫn duy trì hành trình khoan lớn. Đối với các dự án có hạn chế về chiều cao thông thủy, khung cấp liệu dạng ống lồng mang đến cấu hình linh hoạt hơn cho việc dựng cần và khoan. Nhờ đó, AM-3 có thể được sử dụng như thiết bị khoan trong không gian hạn chế trong nhiều môi trường thi công khác nhau.

Hệ thống kẹp có thể điều chỉnh, đáp ứng các yêu cầu khoan khác nhau

Các dự án neo khác nhau có thể sử dụng các loại cần khoan và dụng cụ khoan khác nhau. Để đáp ứng yêu cầu này, AM-3 được trang bị hệ thống kẹp hỗ trợ chuyển đổi giữa kẹp đơn và kẹp đôi.

Phạm vi kẹp là Φ45–Φ200 mm. Hành trình làm việc cũng có thể được điều chỉnh bằng cách thay đổi các khối giới hạn, mang lại thêm khả năng điều chỉnh cho các công việc khoan khác nhau.

Thiết kế này cho phép điều chỉnh cấu hình kẹp theo cần khoan, dụng cụ khoan và phương pháp thi công được sử dụng trong từng dự án, thay vì chỉ sử dụng một phương thức kẹp cố định. Đối với thi công khoan neo trong tầng hầm, hệ thống kẹp có thể điều chỉnh cũng cho phép thiết bị thích ứng với các yêu cầu khoan khác nhau.

Kết cấu ổn định khi khoan với hành trình lớn

Khi khung cấp liệu được mở rộng để thực hiện khoan, độ ổn định tổng thể của thiết bị là một yếu tố quan trọng trong thiết kế máy. Phía sau thân máy chính AM-3 được trang bị đối trọng bằng gang có khối lượng 350 kg.

Bệ máy chính sử dụng kết cấu chắc chắn để hỗ trợ toàn bộ thiết bị và cân bằng sự phân bố trọng lượng xung quanh đầu quay. Đối trọng phía sau kết hợp với kết cấu tổng thể của máy giúp tạo ra cấu hình ổn định trong quá trình mở rộng khung cấp liệu và khoan.

Ngoài ra, cả thân máy chính và trạm nguồn thủy lực của AM-3 đều sử dụng hệ thống di chuyển bằng bánh xích, cho phép thiết bị định vị và di chuyển trong các khu vực thi công phù hợp. Cấu hình này cũng giúp máy khoan neo tầm thấp có thể thích ứng với nhiều môi trường thi công hạn chế về không gian.

Cung cấp công suất cho công việc neo và khoan

AM-3 được trang bị động cơ công suất 93 kW. Hệ thống thủy lực có áp suất tối đa 28 MPa và lưu lượng tối đa 250 L/phút, cung cấp năng lượng cho các chức năng thủy lực của thiết bị.

Đầu quay có mô-men xoắn tối đa 11.800 N·m và tốc độ quay tối đa 100 vòng/phút. Lực cấp liệu tối đa và lực nâng tối đa đều đạt 40 kN.

Các thông số này cung cấp công suất thủy lực và công suất quay cần thiết cho các chức năng neo và khoan, đồng thời vẫn duy trì thiết kế nhỏ gọn của thiết bị. Đối với thiết bị khoan trong không gian hạn chế, việc duy trì công suất khoan phù hợp trong khi vẫn giữ kết cấu nhỏ gọn là một yếu tố quan trọng để thực hiện thi công thực tế.

AM-3 có thể được sử dụng trong những trường hợp nào?

AM-3 đặc biệt phù hợp với các dự án neo cần xem xét đến kích thước thiết bị và không gian thi công. Trong thi công khoan neo trong tầng hầm, công trình ngầm, gia cố nền móng, gia cố mái dốc và các công việc khoan khác trong không gian hạn chế, AM-3 có thể phát huy những ưu điểm của mình.

Ví dụ, nếu một nhà thầu đang tìm kiếm một máy khoan neo nhỏ gọn phù hợp cho thi công tầng hầm, AM-3 có thể là một lựa chọn phù hợp. Thân máy hẹp và khung cấp liệu dạng ống lồng cho phép thiết bị di chuyển qua các lối vào hẹp và hoạt động trong khu vực có chiều cao thi công hạn chế.

Nhờ sử dụng thiết kế tách rời và hệ thống di chuyển bằng bánh xích, AM-3 có thể được di chuyển và định vị linh hoạt, giúp thiết bị thích ứng với những môi trường thi công phức tạp hơn.

Đối với các nhà thầu đang tìm kiếm thiết bị khoan trong không gian hạn chế, thiết kế tách rời, thân máy hẹp và hệ thống di chuyển bằng bánh xích của AM-3 mang đến nhiều lựa chọn hơn cho việc đưa thiết bị vào và định vị tại công trường.

AM-3 kết hợp khả năng di chuyển độc lập, hệ thống kẹp điều chỉnh được, khung cấp liệu dạng ống lồng và công suất mô-men xoắn cao trong một cấu hình thiết bị thống nhất, được thiết kế chuyên biệt cho các công việc khoan trong không gian hạn chế. Là một máy khoan neo tầm thấp, những đặc điểm này cho phép thiết bị đáp ứng các yêu cầu của công việc neo và khoan trong không gian hạn chế.

Thiết bị nhỏ gọn dành cho công việc khoan chuyên nghiệp

Trọng tâm thiết kế của Anman AM-3 rất rõ ràng: duy trì khả năng neo và khoan đồng thời giúp thiết bị thích ứng với môi trường thi công có không gian làm việc hạn chế.

Với chiều rộng tổng thể 1,06 m, hành trình tối đa của khung cấp liệu 2,65 m, động cơ 93 kW và mô-men xoắn tối đa 11.800 N·m, AM-3 mang đến cấu hình thiết bị nhỏ gọn cho các ứng dụng thiết bị khoan trong không gian hạn chế.

Thiết kế tách rời, khung cấp liệu dạng ống lồng hai cấp, hệ thống kẹp điều chỉnh được, hệ thống di chuyển bằng bánh xích và đối trọng phía sau cùng tạo nên những đặc điểm kết cấu chính của AM-3. Những đặc điểm này được thiết kế để đáp ứng các yêu cầu thực tế về đưa thiết bị vào, định vị, dựng cần và khoan trong khu vực thi công hạn chế.

Đối với thi công khoan neo trong tầng hầm, thân máy hẹp, thiết kế tách rời và khung cấp liệu dạng ống lồng của AM-3 giúp thiết bị thích ứng với không gian thi công hạn chế. Là một máy khoan neo tầm thấp, AM-3 kết hợp khả năng di chuyển độc lập, hệ thống kẹp điều chỉnh được, khung cấp liệu dạng ống lồng và mô-men xoắn cao trong một cấu hình thống nhất, mang đến giải pháp thiết bị phù hợp cho công việc neo và khoan trong không gian hạn chế.

Nếu cần thêm thông tin về các giải pháp thiết bị khoan và thi công nền móng, vui lòng liên hệ với đội ngũ kỹ thuật chuyên nghiệp của Anman.
