Бурение в мягких грунтах ЮВА: как избежать обрушения скважин

Масштаб строительства подземной инфраструктуры в прибрежных районах и дельтовых зонах Юго-Восточной Азии продолжает активно расширяться. Однако широкое распространение слабых грунтов создает серьезные сложности для буровых работ на строительных площадках.

На многих объектах регулярно возникают проблемы с обрушением стенок скважин и потерей устойчивости грунта, что приводит к увеличению количества повторных операций, удлинению сроков строительства и росту затрат.

У специалистов отрасли часто возникает вопрос: почему одинаковое буровое оборудование и стандартные технологии струйной цементации, успешно применяемые в других странах, показывают значительно худшие результаты при работе в условиях мягких грунтов Юго-Восточной Азии?

Согласно открытым данным строительных проектов, многие объекты в регионе уже достигли стабильной и эффективной эксплуатации технологий строительства в мягких грунтах.

Например:

•  на одном из объектов в Сингапуре в слое мягкого желтого грунта при использовании технологии двухкомпонентной струйной цементации время выполнения одной скважины составило всего 80 минут;

•  на объекте в Малайзии, где присутствовали переслаивающиеся слои обратной засыпки, ила и гравия, комплексное время выполнения скважины глубиной 22 метра достигло 1,5 часа на одну скважину.

При этом даже в пределах одного геологического района результаты строительства могут значительно различаться.

Какие технологические, организационные и технические решения применяют команды, которым удается добиться быстрого бурения и минимального количества обрушений?

Ниже рассмотрены практические методы на основе открытых инженерных данных и распространенных решений в области строительства фундаментов.

1. Почему обрушение скважин постоянно возникает?

Обрушение стенок скважин является одной из наиболее распространенных проблем при подземном строительстве в мягких грунтах Юго-Восточной Азии.

Данная проблема формируется под воздействием четырех основных факторов:

•  природных особенностей грунта;

•  высокого уровня грунтовых вод;

•  ошибок организации строительных процессов;

•  несоответствия характеристик оборудования условиям эксплуатации.

Это комплексная проблема, характерная для строительства в мягких грунтах региона.

1.1 Причины, связанные с особенностями грунта

В дельтовых районах Юго-Восточной Азии широко распространены типичные морские и речные мягкие отложения.

Такие грунты обладают тремя основными характеристиками:

•  высоким естественным содержанием воды;

•  высокой сжимаемостью;

•  выраженной тиксотропностью.

В естественном состоянии структура мягкого грунта сохраняется благодаря внутреннему равновесию между частицами и давлением воды.

Однако вибрация от бурового оборудования и постоянное воздействие промывочной жидкости во время бурения могут быстро разрушить первоначальную структуру грунта.

При использовании технологии открытого бурения без эффективного укрепления стенок скважины грунт быстро размягчается, происходит его смещение и потеря устойчивости.

На отдельных строительных площадках это приводит к значительному увеличению количества повторных операций и снижению стабильности процесса формирования скважин.

Типичный пример — мягкие морские глинистые грунты прибрежных районов Юго-Восточной Азии. После нарушения естественной структуры они значительно быстрее теряют устойчивость по сравнению с обычными плотными глинами.

Модель типичного осадочного формирования мягких грунтов в прибрежных и дельтовых районах Юго-Восточной Азии

1.2 Влияние грунтовых вод

В прибрежных городах и речных дельтах уровень грунтовых вод обычно находится достаточно высоко.

Постоянная фильтрация воды оказывает давление на временный защитный слой внутри скважины.

Если параметры бурового раствора подобраны неправильно или уровень раствора своевременно не контролируется, давление жидкости не сможет компенсировать давление грунтовых вод.

В результате защитная пленка на стенках скважины разрушается или отслаивается, что может привести к локальному обрушению или полному разрушению участка скважины.

1.3 Ошибки управления строительным процессом

Неправильная организация работ значительно увеличивает вероятность обрушения.

К распространенным ошибкам относятся:

•  чрезмерная глубина проходки за один цикл;

•  несвоевременная установка обсадных труб;

•  длительное нахождение открытого участка скважины без защиты;

•  нестабильное давление при выполнении струйной цементации;

•  слишком высокая или слишком низкая скорость подъема буровой штанги.

При выполнении работ высокого давления постоянное воздействие струи воды и цементного раствора может дополнительно нарушать окружающий мягкий грунт и снижать устойчивость стенок скважины.

1.4 Ограничения оборудования

Оборудование, не адаптированное к условиям мягких грунтов, часто имеет следующие ограничения:

•  нестабильный крутящий момент главного привода, который не позволяет выполнять плавное бурение на низких скоростях;

•  отсутствие системы мониторинга параметров строительства в режиме реального времени;

•  зависимость от субъективной оценки оператора;

•  большие габариты оборудования, затрудняющие работу в условиях ограниченного пространства старых городских районов;

•  длительные сроки поставки запасных частей при зарубежных проектах.

При возникновении простоев из-за ремонта продолжительные остановки значительно повышают риск повторного обрушения скважин.

2. Какие меры позволили решить проблему?

На основе опыта успешных проектов в различных странах Юго-Восточной Азии сформирована комплексная система предотвращения обрушения мягких грунтов.

Она включает четыре ключевых направления:

•  совершенствование системы укрепления стенок скважины;

•  цифровой контроль строительных параметров;

•  правильное соответствие оборудования и технологии;

•  организация сервисной поддержки за рубежом.

2.1 Модернизация системы укрепления стенок скважины

В современных проектах применяется комбинированная система защиты: механическое укрепление обсадными трубами + химическая стабилизация модифицированным буровым раствором.

В зависимости от условий строительства выбираются различные варианты защиты.

При предварительном геологическом бурении основное внимание уделяется использованию тонкостенных обсадных труб.

Для работ по трубному зонду, тоннельным технологиям и укреплению глубоких котлованов применяется увеличенная длина обсадных труб.

При выполнении струйной цементации используются буровые растворы с повышенной плотностью и вязкостью, которые формируют плотную защитную пленку на стенках скважины.

Такой комплексный подход позволяет значительно снизить влияние грунтовых вод и механического воздействия на устойчивость отверстия.

2.2 Цифровой контроль параметров строительства

Современное буровое оборудование оснащается системами сбора данных, которые позволяют в режиме реального времени отслеживать ключевые параметры процесса:

•  крутящий момент при бурении;

•  скорость подачи инструмента;

•  давление цементного раствора;

•  расход бурового раствора;

•  скорость вращения бурового инструмента.

На основе получаемых данных технические специалисты могут своевременно корректировать режимы работы оборудования и оптимизировать процесс бурения в соответствии с изменениями грунтовых условий.

Полная запись параметров строительства также может использоваться для подготовки технической документации и предоставления отчетности местным инженерным и надзорным организациям в странах Юго-Восточной Азии.

Согласно открытым отраслевым данным, оборудование для струйной цементации, оснащенное системой контроля параметров бурения, способно одновременно фиксировать более 10 ключевых показателей, включая:

•  давление раствора;

•  объем подачи раствора;

•  скорость подъема буровой штанги;

•  скорость вращения основного привода;

•  другие технологические параметры.

Такая система обеспечивает полный контроль процесса строительства и позволяет проводить последующий анализ соответствия оборудования и технологии конкретным грунтовым условиям.

2.3 Повторная оценка соответствия оборудования и строительной технологии

Перед началом проекта необходимо заново оценить соответствие оборудования, технологии и фактических геологических условий.

Компактное буровое оборудование для городских проектов

Для городских инфраструктурных проектов рекомендуется выбирать буровые установки компактной конструкции, способные работать на ограниченных строительных площадках и в условиях плотной городской застройки.

Многофункциональные буровые установки для комплексных проектов

Для проектов с различными типами грунта более эффективным решением являются многофункциональные буровые установки. Одно оборудование может выполнять несколько видов работ:

•  предварительное бурение;

•  струйную цементацию;

•  устройство микросвай;

•  проходку направляющих отверстий для трубных зонтов.

Это позволяет сократить количество перемещений техники, уменьшить время смены оборудования и повысить эффективность организации строительного процесса.

Дополнительно применение интегрированных систем очистки и переработки бурового раствора позволяет осуществлять повторное использование жидкости и соответствовать требованиям экологического контроля различных стран Юго-Восточной Азии.

2.4 Создание системы сервисной поддержки

Для зарубежных строительных проектов необходимо заранее планировать наличие быстроизнашиваемых деталей и создавать эффективную систему поставки запасных частей.

Основные меры включают:

•  формирование складских запасов основных комплектующих;

•  создание региональных каналов логистики;

•  организацию дистанционной технической поддержки.

Практика международных проектов показывает, что видеосвязь, удаленная диагностика оборудования и демонстрация технологических решений являются основными способами технического взаимодействия.

Если дистанционная настройка не позволяет полностью решить проблему адаптации оборудования и технологии, производитель может направить специалистов непосредственно на строительную площадку для выполнения технической поддержки.

Такая модель обслуживания позволяет обеспечить стабильное продолжение работ даже при сложных зарубежных условиях эксплуатации.

3. Какие результаты были достигнуты? — анализ открытых данных строительных проектов Юго-Восточной Азии

Согласно нескольким открытым строительным отчетам, после внедрения оптимизированных решений для различных типов мягких грунтов значительно улучшились:

•  скорость выполнения скважин;

•  стабильность формирования отверстий;

•  качество строительного процесса.

Ниже приведены реальные данные открытых строительных проектов, опубликованные компанией Anman Drilling Equipment.

3.1 Проект струйной цементации в мягком желтом грунте Сингапура

Геологические условия: глубина 0–10 м: мягкий связный желтый грунт; наличие небольшого количества мелкого песка.

Применяемая технология: двухкомпонентная струйная цементация; расчетный диаметр скважины: 800 мм; глубина одной скважины: 7,72 м.

Результаты строительства: комплексное время выполнения одной скважины: 80 минут; фактическое время бурения: всего 6 минут; отсутствие масштабных обрушений и повторного бурения.Используемое оборудование: струйная буровая установка серии Anman MXL.

3.2 Проект струйной цементации в сложном комбинированном грунте Малайзии

Геологическая структура участка: 0–4 м: слой обратной засыпки с песком и каменными включениями; 4–21 м: насыщенный водой слой ила; 21–22 м: плотный гравийный слой.

Параметры строительства: технология: двухкомпонентная струйная цементация; диаметр скважины: 1000 мм; максимальная глубина: 22 м.

Результаты: комплексное время выполнения одной скважины: около 1,5 часа.

Стандартный состав рабочей команды: 1 оператор оборудования; 1 специалист по координации передней и задней зоны работ; 1 специалист по контролю технологических параметров.Используемое оборудование: струйная буровая установка серии Anman SJW.

3.3 Применение буровых установок с верхним приводом в сложных зарубежных грунтах

Для условий, где присутствуют песчано-гравийные слои, грунты с включением щебня, перемежающиеся слои мягкой глины с высоким содержанием воды, буровые установки с верхним приводом благодаря следующим характеристикам позволяют обеспечить стабильное формирование скважин:

•  высокий крутящий момент при низкой скорости вращения;

•  возможность переключения между ударным и вращательным режимами бурения;

•  снижение воздействия на окружающий грунт.

Такие особенности позволяют выполнять стабильное бурение даже в сложных инженерно-геологических условиях без постоянной зависимости от погружных пневмоударников.

Буровые установки серии Anman HDL/AM получили положительные отзывы зарубежных заказчиков благодаря способности работать в различных условиях.

Оборудование применяется в следующих сферах:

•  тоннельные трубные зонды;

•  микросваи;

•  укрепление склонов;

•  инженерно-геологические скважины.

Особенно важным преимуществом является высокая адаптивность при проектах с постоянно меняющимися грунтовыми условиями.

Согласно открытым данным компании, оборудование серии HDL/AM длительное время используется в проектах городской подземной инфраструктуры Юго-Восточной Азии, а его стабильность бурения и качество формирования скважин получили положительную оценку со стороны строительных компаний.

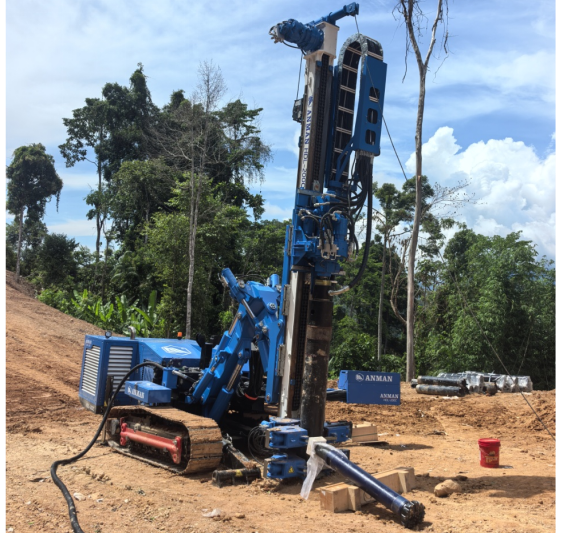

 Буровая установка Anman AM-17 на строительной площадке в Малайзии

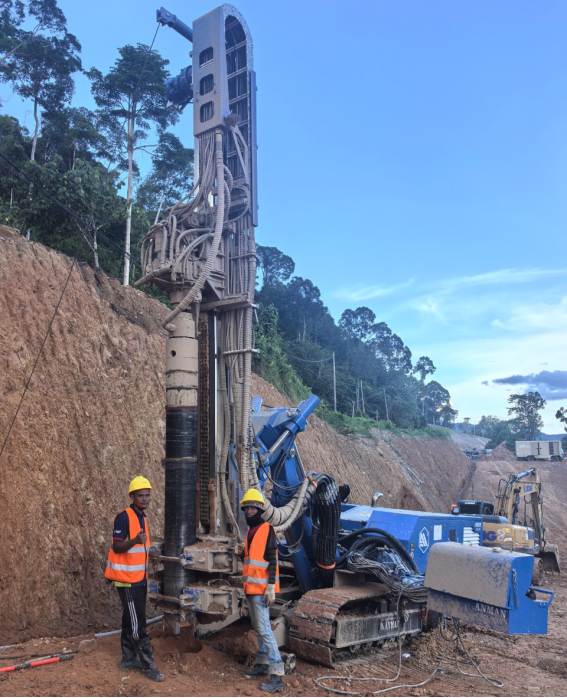

Буровая установка Anman на строительной площадке в Малайзии

3.4 Применение оборудования Anman в муниципальных проектах микротоннелирования Сингапура

Согласно открытому сообщению издания Xishan Release , после трех-четырех лет развития рынка Сингапура компания Anman сформировала стабильную группу местных клиентов.

Буровые установки для укрепления грунта, используемые в муниципальных проектах микротоннелирования Сингапура, применяются на постоянной основе и участвуют в проектах модернизации городской подземной инфраструктуры.

4. Три практических рекомендации для участников международных проектов

Основываясь на многолетнем опыте строительства в мягких грунтах Юго-Восточной Азии, можно выделить три универсальных рекомендации для строительных компаний, выходящих на зарубежные рынки.

4.1 Не следует бороться с грунтом — необходимо адаптироваться к нему

Механические характеристики мягких грунтов существенно отличаются от твердых пород.

Попытка решить проблему исключительно увеличением мощности оборудования и повышением скорости бурения часто приводит к ухудшению ситуации.

Для строительства в мягких грунтах базовыми условиями являются:

•  постоянное использование обсадных труб;

•  стабильная защита стенок модифицированным буровым раствором;

•  точная регулировка давления раствора;

•  оптимизация скорости бурения.

В слабых грунтах с высоким содержанием воды правильная настройка технологических параметров значительно эффективнее, чем простое увеличение мощности оборудования.

4.2 При выборе оборудования необходимо учитывать универсальность применения

В городских строительных проектах Юго-Восточной Азии рабочее пространство часто ограничено, поэтому многофункциональная буровая установка, способная выполнять различные виды операций, зачастую является более эффективным решением по сравнению с несколькими специализированными машинами с узким назначением.

При выборе оборудования необходимо учитывать не только первоначальную стоимость покупки, но и совокупные эксплуатационные затраты на протяжении всего жизненного цикла оборудования.

Практика рынка Юго-Восточной Азии показывает, что многофункциональные буровые установки с верхним приводом обладают значительными преимуществами при выполнении различных инженерных задач, включая:

•  проходку направляющих отверстий для трубных зонтов;

•  устройство микросвай;

•  укрепление склонов;

•  инженерно-геологическое бурение.

На примере применения оборудования Anman в странах Юго-Восточной Азии видно, что многофункциональные буровые установки с верхним приводом способны выполнять несколько операций в рамках одного проекта: бурение под трубные зонды, устройство микросвай, работы по укреплению склонов.

Это позволяет сократить количество перемещений техники, снизить организационные затраты и повысить эффективность управления строительной площадкой.

4.3 Сервисные возможности поставщика важнее, чем технические характеристики на бумаге

При выполнении зарубежных строительных проектов сложные геологические условия и удаленность объектов делают техническую поддержку одним из ключевых факторов успеха.

Если оборудование выходит из строя, скорость диагностики, поставки запасных частей и предоставления технической помощи напрямую влияет на сроки реализации проекта.

Даже оборудование с высокими техническими характеристиками может привести к длительным простоям, если производитель не имеет эффективной международной сервисной системы.

Практика зарубежных строительных проектов показывает, что наиболее эффективной моделью является сочетание дистанционной технической поддержки через видеосвязь, удаленной диагностики и выезда инженерных специалистов непосредственно на объект при необходимости.

Такая система позволяет максимально обеспечить непрерывность строительных работ.

5. Почему одинаковое оборудование показывает разные результаты при работе в разных мягких грунтах?

Даже при одинаковом определении «мягкий грунт» инженерно-геологические характеристики различных стран и городов Юго-Восточной Азии могут значительно отличаться. Именно поэтому одинаковое оборудование может демонстрировать совершенно разные результаты на разных объектах.

В Сингапуре:

•  мягкий желтый грунт отличается относительно однородной структурой;

•  отсутствуют значительные твердые включения;

•  сложность бурения сравнительно ниже.

В Малайзии:

•  присутствуют переслаивающиеся зоны обратной засыпки, ила и гравия;

•  чередование мягких и твердых слоев постоянно изменяет условия работы;

•  требуется динамическая корректировка параметров строительства.

Помимо характеристик самого грунта, важное влияние оказывают уровень подготовки операторов, соответствие оборудования выбранной технологии и организация строительного процесса.

Таким образом, универсального решения, которое можно полностью скопировать для всех проектов в мягких грунтах, не существует. Эффективность оборудования определяется не только его техническими параметрами, но и правильным сочетанием характеристик грунта, строительной технологии, режима эксплуатации и организации работ.

Только комплексная адаптация позволяет избежать повторных обрушений, низкой производительности и увеличения сроков строительства.

Заключение

Опыт строительства подземной инфраструктуры в мягких грунтах Юго-Восточной Азии показывает: переход от частых обрушений скважин к стабильному и эффективному бурению достигается не за счет одного отдельного фактора.

Это результат комплексного применения технологий, адаптированных под конкретные грунтовые условия, цифрового контроля строительных параметров, правильно подобранного оборудования и надежной международной сервисной системы.

Открытые данные строительных проектов, включая выполнение одной скважины в Сингапуре за 80 минут и бурение скважины глубиной 22 метра в Малайзии примерно за 1,5 часа, демонстрируют, насколько значительное влияние оказывают оптимизация технологии и правильный выбор оборудования на эффективность строительства в мягких грунтах.

Рынок подземной инфраструктуры Юго-Восточной Азии продолжает активно развиваться, однако сложные геологические условия региона остаются долгосрочным вызовом для строительных компаний.

На основе многолетнего опыта компании Anman Drilling Equipment в странах Юго-Восточной Азии данная статья систематизирует причины возникновения проблем, методы их решения и практические рекомендации для участников отрасли.

Мы надеемся, что данный материал станет полезным ориентиром для строительных компаний, планирующих выход на рынок Юго-Восточной Азии или реализацию проектов в условиях мягких грунтов.
