Практическое буровое решение для строительных площадок с ограниченным пространством

При выполнении анкерных и буровых работ в подвалах, подземных конструкциях и других ограниченных пространствах оборудование должно сочетать компактную конструкцию и гибкую мобильность. Ограниченная ширина входов и небольшая высота рабочего пространства напрямую влияют на доставку оборудования, его позиционирование, установку мачты и последующее бурение. Для бурения под анкеровку в подвалах особенно важны габариты и маневренность оборудования.

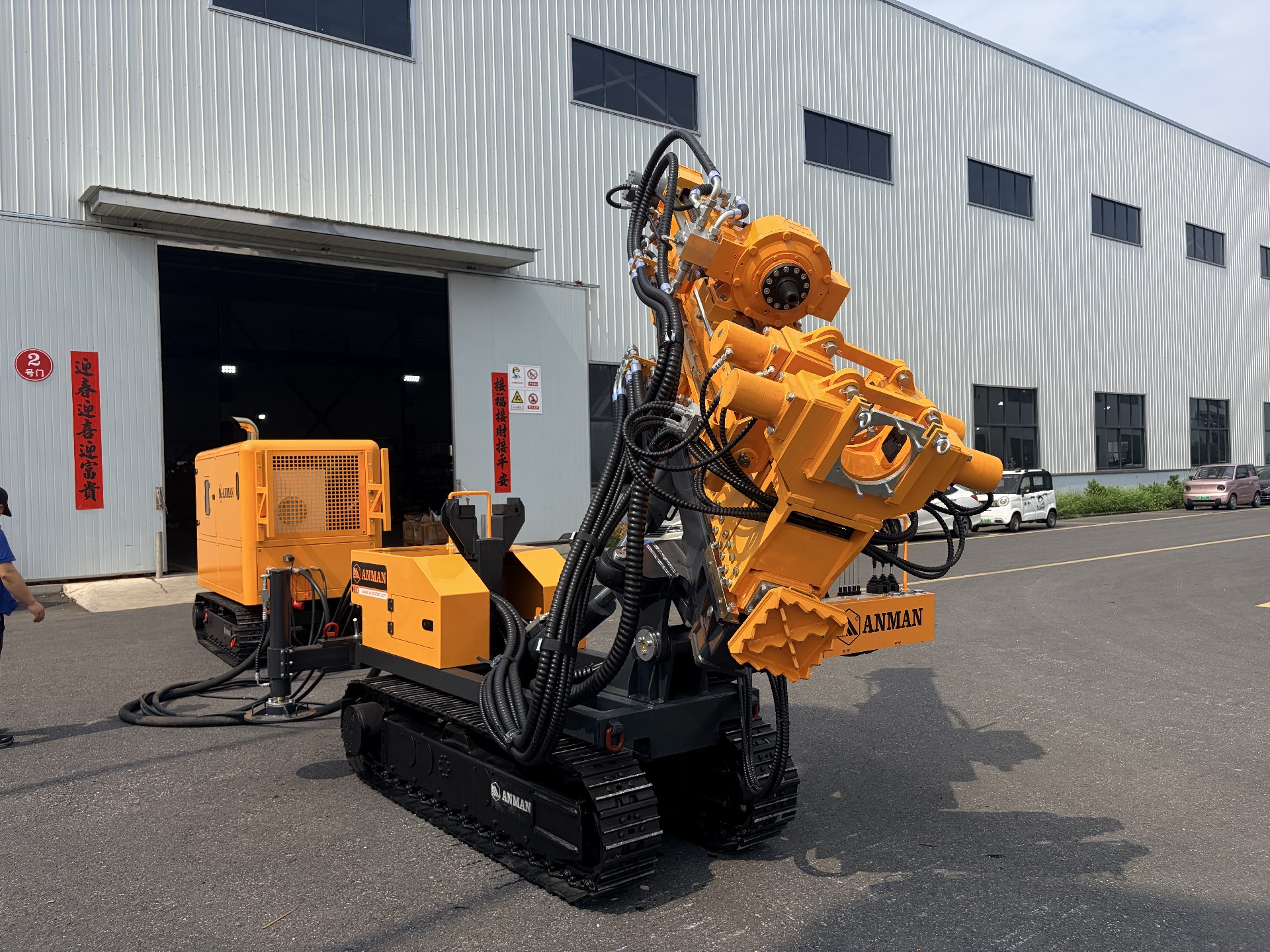

Anman AM-3 разработана именно для таких условий работы. Как буровая установка для низких помещений, она сочетает узкую конструкцию, раздельную компоновку, телескопическую подающую раму и независимые гусеничные системы хода, обеспечивая практичное решение для анкерных и буровых работ в условиях ограниченного пространства. Как буровое оборудование для ограниченного пространства, AM-3 может эффективно применяться на различных строительных объектах с ограниченными условиями.

Раздельная конструкция для удобного позиционирования оборудования

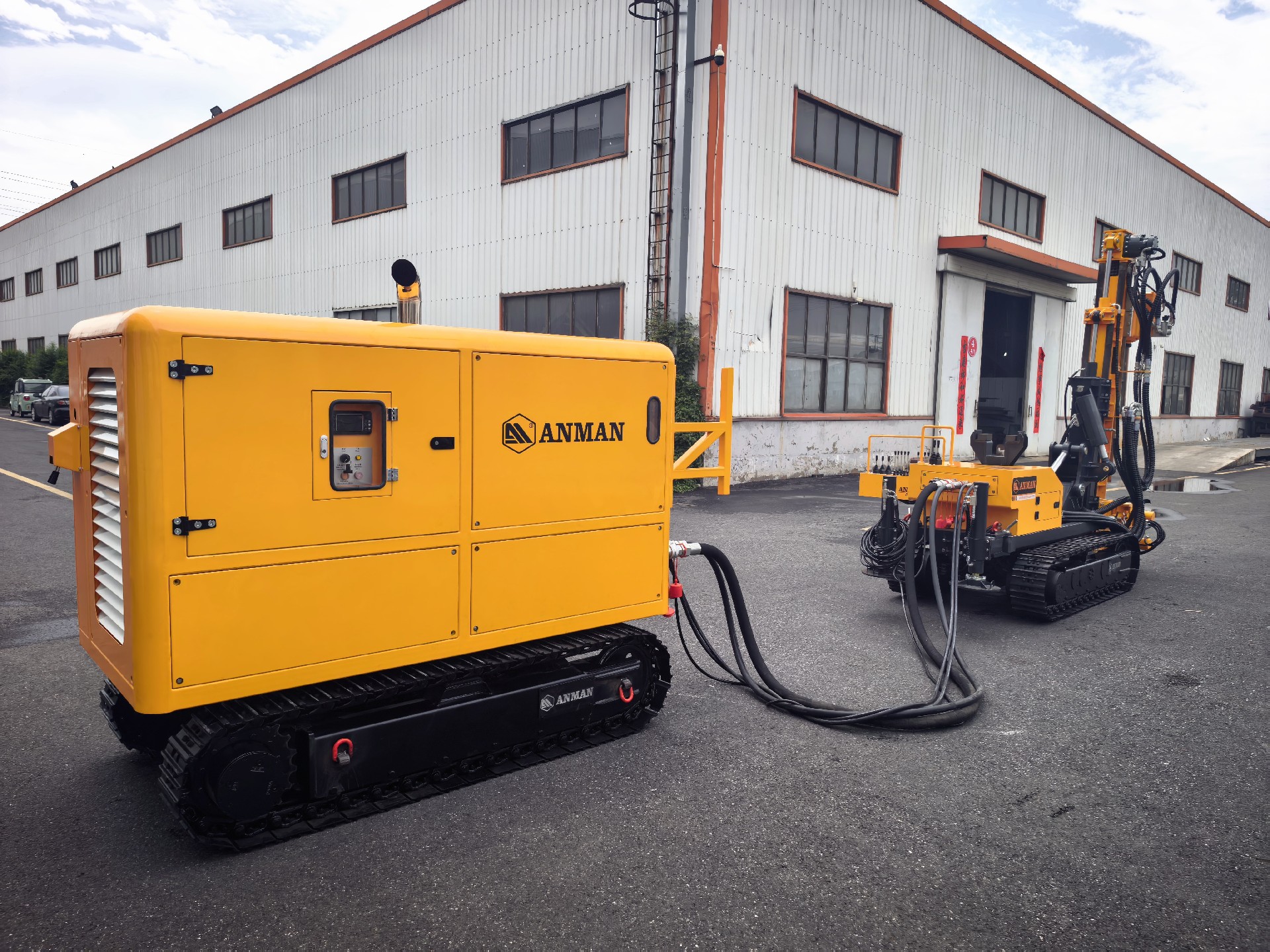

В отличие от традиционных буровых установок с единой конструкцией, AM-3 имеет раздельную конструкцию основной машины и гидравлической силовой станции. И основная машина, и силовая станция оснащены гусеничной системой хода и органами управления, поэтому при необходимости могут перемещаться независимо друг от друга.

Если строительная площадка имеет узкие проходы или ограниченные въездные проемы, такая конструкция предоставляет больше вариантов для размещения оборудования. Основная машина и силовая станция не обязательно должны перемещаться как единое целое. Они могут отдельно проходить в рабочую зону в зависимости от доступного пространства, после чего размещаться в соответствии с положением точки бурения. Это обеспечивает большую гибкость при бурении под анкеровку в подвалах и других работах в ограниченном пространстве.

Общая ширина AM-3 составляет всего 1,06 м. Узкая конструкция позволяет проходить через относительно узкие проходы и въездные проемы, что делает установку более подходящей для строительных объектов с жесткими требованиями к габаритам оборудования. Для бурового оборудования для ограниченного пространства узкая конструкция помогает уменьшить ограничения при входе на рабочую площадку.

Телескопическая подающая рама для работы при ограниченной высоте

В подвалах и подземных сооружениях рабочая высота является важным фактором при выборе бурового оборудования. AM-3 оснащена двухсекционной телескопической подающей рамой, которую можно сложить во время транспортировки и при входе в рабочую зону. Для буровой установки для низких помещений такая конструкция позволяет лучше адаптироваться к ограниченной рабочей высоте.

После входа в рабочую зону подающую раму можно выдвинуть в соответствии с доступным пространством. Максимальный ход подающей рамы составляет 2,65 м, максимальное усилие подачи и подъема — 40 кН. Максимальная скорость подачи и подъема достигает 26 м/мин.

Такая конструкция позволяет регулировать положение подающей рамы при относительно ограниченной высоте помещения, сохраняя при этом значительный рабочий ход. Для строительных проектов с ограниченной высотой телескопическая подающая рама обеспечивает более гибкую конфигурацию для установки мачты и выполнения буровых работ. Благодаря этому AM-3 может использоваться как буровое оборудование для ограниченного пространства в различных сложных условиях.

Регулируемая система зажима для различных задач бурения

В различных анкерных проектах могут использоваться разные буровые штанги и инструменты. Для решения этой задачи AM-3 оснащена системой зажима с возможностью переключения между одинарным и двойным зажимом.

Диапазон зажима составляет Φ45–Φ200 мм. Рабочий ход также можно изменять путем регулировки ограничительных блоков, что обеспечивает дополнительные возможности настройки для различных буровых операций.

Такая конструкция позволяет регулировать систему зажима в зависимости от используемых буровых штанг, инструментов и методов строительства, вместо применения только одной фиксированной конфигурации. При бурении под анкеровку в подвалах регулируемая система зажима также позволяет адаптировать оборудование к различным требованиям бурения.

Стабильная конструкция при большом ходе бурения

При выдвинутой подающей раме и выполнении буровых работ устойчивость всей установки является одним из важных факторов конструкции. В задней части основной машины AM-3 установлен чугунный противовес массой 350 кг.

Основная платформа имеет цельную конструкцию, предназначенную для поддержки оборудования и балансировки распределения массы вокруг вращателя. Задний противовес работает совместно с общей конструкцией машины, обеспечивая стабильную конфигурацию при выдвижении подающей рамы и выполнении бурения.

Кроме того, основная машина AM-3 и гидравлическая силовая станция оснащены гусеничными ходовыми системами, позволяющими выполнять позиционирование и перемещение оборудования на подходящих строительных площадках. Такая конфигурация позволяет буровой установке для низких помещений работать в более сложных условиях ограниченного пространства.

Мощность для анкерных и буровых работ

AM-3 оснащена двигателем мощностью 93 кВт. Максимальное давление гидравлической системы составляет 28 МПа, а максимальный расход — 250 л/мин, обеспечивая мощность для различных гидравлических функций оборудования.

Максимальный крутящий момент вращателя достигает 11 800 Н·м, а максимальная частота вращения — 100 об/мин. Максимальное усилие подачи и подъема составляет 40 кН.

Эти характеристики обеспечивают необходимую гидравлическую и вращательную мощность для анкерных и буровых работ при сохранении компактной конструкции оборудования. Для бурового оборудования для ограниченного пространства сочетание компактных габаритов и соответствующей мощности является важным условием эффективной работы.

В каких условиях может применяться AM-3?

AM-3 особенно эффективна в анкерных проектах, где необходимо учитывать габариты оборудования и доступное рабочее пространство. При бурении под анкеровку в подвалах, подземном строительстве, усилении фундаментов, укреплении склонов и других буровых работах в ограниченном пространстве AM-3 может продемонстрировать свои преимущества.

Например, если подрядчику требуется компактная анкерная буровая установка для работы в подвале, AM-3 может стать подходящим решением. Узкая конструкция и телескопическая подающая рама позволяют оборудованию проходить через узкие входы и работать при ограниченной высоте.

Благодаря раздельной конструкции и гусеничным системам хода AM-3 может гибко перемещаться и позиционироваться, что позволяет адаптироваться к более сложным строительным условиям.

Для подрядчиков, которым требуется буровое оборудование для ограниченного пространства, раздельная конструкция, узкий корпус и гусеничная система AM-3 предоставляют больше возможностей для доступа и позиционирования оборудования.

AM-3 объединяет независимое перемещение, регулируемую систему зажима, телескопическую подающую раму и высокомоментный привод в единой конфигурации, специально разработанной для буровых работ в ограниченном пространстве. Как буровая установка для низких помещений, AM-3 позволяет выполнять анкерные и буровые работы в условиях ограниченного пространства.

Компактное оборудование для профессиональных буровых работ

Основная концепция Anman AM-3 заключается в том, чтобы сохранить возможности для анкерных и буровых работ и одновременно адаптировать оборудование к строительным условиям с ограниченным рабочим пространством.

При общей ширине 1,06 м, максимальном ходе подающей рамы 2,65 м, двигателе мощностью 93 кВт и максимальном крутящем моменте 11 800 Н·м AM-3 представляет собой компактную конфигурацию для применения в качестве бурового оборудования для ограниченного пространства.

Раздельная конструкция, двухсекционная телескопическая подающая рама, регулируемая система зажима, гусеничная система хода и задний противовес вместе формируют основные конструктивные особенности AM-3. Эти особенности предназначены для решения практических задач, связанных с доставкой оборудования, позиционированием, установкой мачты и бурением в условиях ограниченного пространства.

Для бурения под анкеровку в подвалах узкая конструкция AM-3, раздельная компоновка и телескопическая подающая рама позволяют оборудованию адаптироваться к ограниченному рабочему пространству. Как буровая установка для низких помещений, AM-3 объединяет независимое перемещение, регулируемый зажим, телескопическую регулировку подающей рамы и высокий крутящий момент в единой конфигурации, обеспечивая практичное решение для анкерных и буровых работ в ограниченном пространстве.
