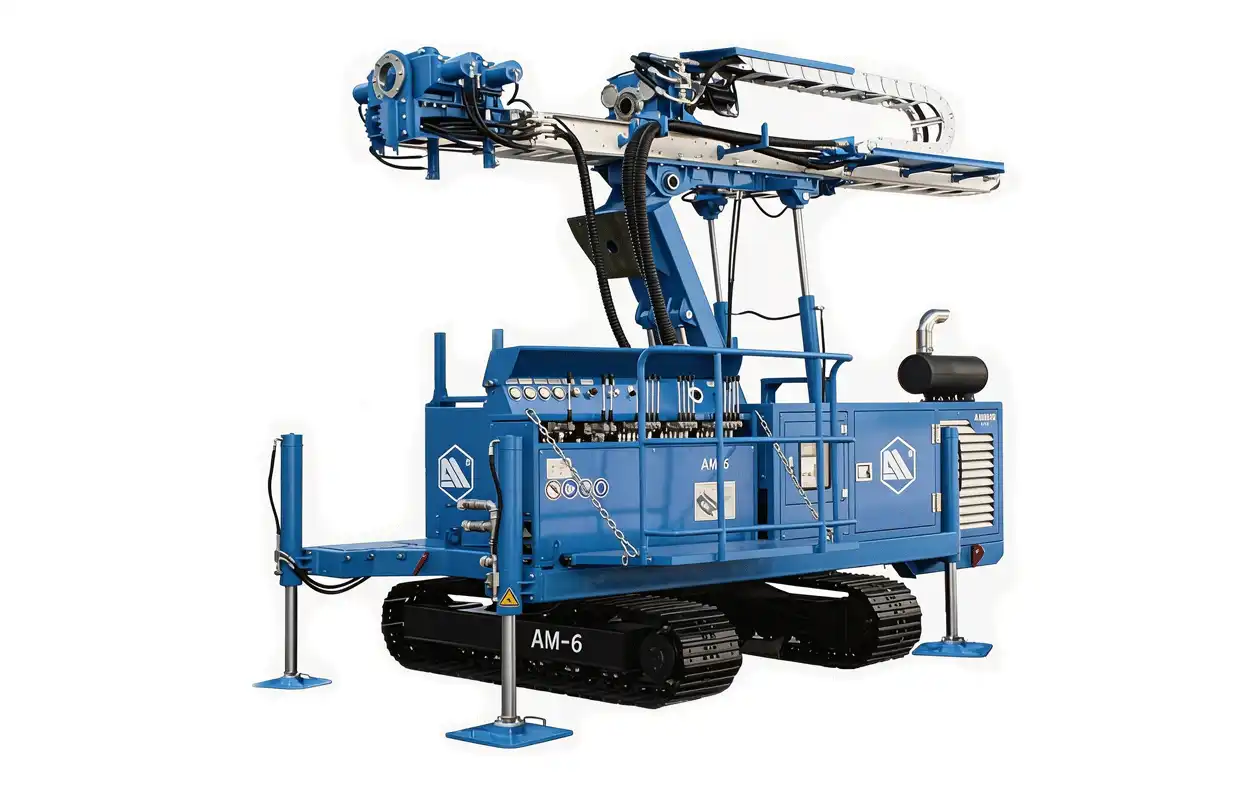

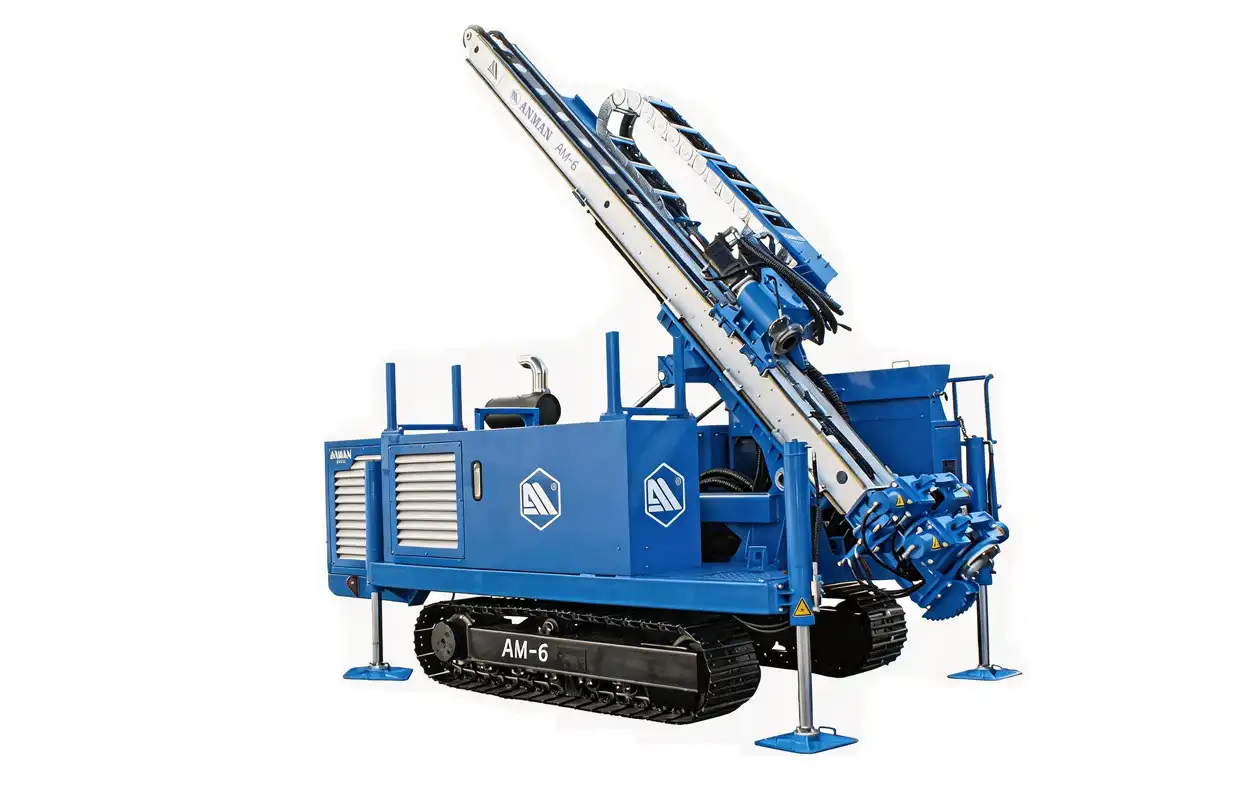

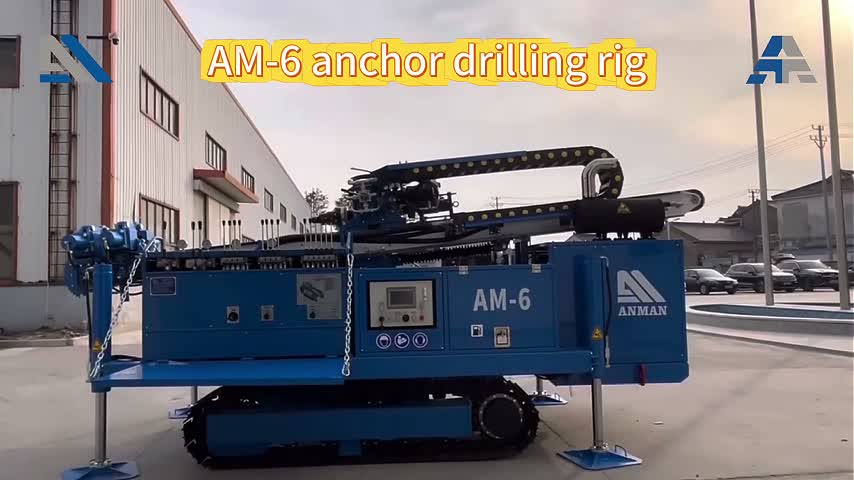

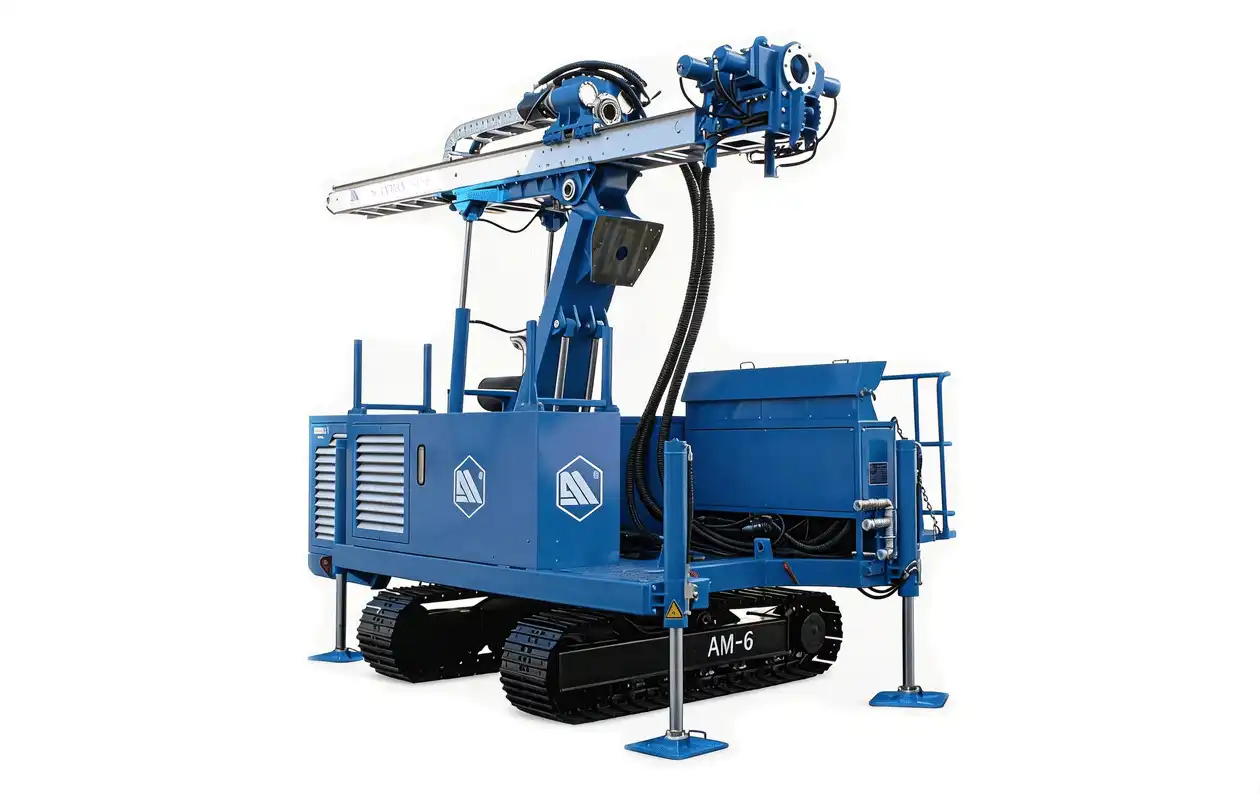

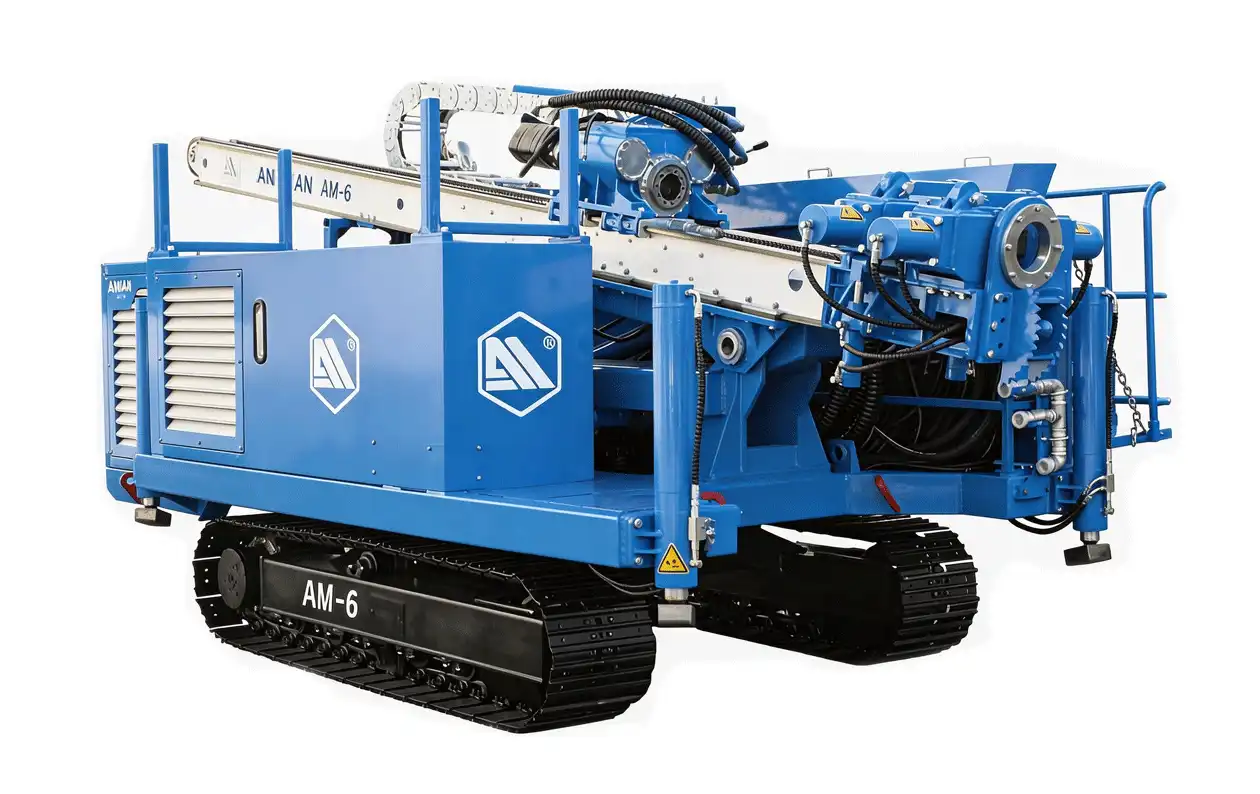

AM-6(Neo đất)
AM-6 Máy khoan neo giữ băng tạp nâng cao, nhẹ nhàng và ổn định, nâng được 3,5 mét, phù hợp nhiều công nghệ và lớp địa chất phức tạp, giải quyết hiệu quả các công trình neo giữ, phun xoay và thu nước móng đào.
{Trọng lượng^7500kg}
{CS động cơ^93kW}
{Mô-men max^11460N·m}
{CS động cơ^93kW}
{Mô-men max^11460N·m}
Trọng lượng：7500kg
CS động cơ：93kW
Mô-men max：11460N·m
ỨNG DỤNG
3159
TỔNG QUAN SẢN PHẨM
AM-6 (phiên bản nâng cao) có chức năng nâng cao 3,5 mét, phù hợp cho thi công lỗ ngang ở vị trí cao. Hệ thống toàn thủy lực có thao tác thân thiện với người dùng, mô-men xoắn và tốc độ quay có thể điều chỉnh, thích ứng với nhiều loại địa tầng. Được sử dụng rộng rãi trong các công trình neo đậu và phun xoang ở độ cao như củng cố dốc núi, tường bên đường hầm, móng đào sâu tàu điện ngầm, là máy khoan toàn thủy lực có khả năng nâng mạnh và thi công ổn định.
{Có chức năng nâng cao, có thể nâng ngang lên 3,5 mét, đáp ứng nhu cầu thi công lỗ ngang ở độ cao}
{Toàn máy nhẹ nhàng, không dễ bị lún khi thi công trên nền đất mềm, khả năng thích ứng mặt đất tốt}
{Thiết kế cấu trúc đĩa quay, thuận tiện cho thi công cáp neo, thao tác tiện lợi và hiệu quả}
{Có thể tùy chọn trang bị dụng cụ khoan neo đậu, phun xoang các loại khác nhau, phù hợp nhu cầu nhiều loại công trình}
{Khoan bằng mũi khoan ba cánh (xả bùn bằng bùn), phù hợp cho场景 khoan tốc độ cao ở lớp đất}
{Khoan bằng búa lỗ ngầm khí nén (xả bùn bằng khí nén), thích ứng thi công ở lớp đá, lớp vỡ}
{Khoan bằng búa thủy lực đáy lỗ (xả bùn bằng bùn), phù hợp cho lớp địa tầng có độ ẩm cao như lớp vỡ, lớp cát sỏi}
{Khoan bằng ống vỏ, khoan kết hợp thanh khoan và ống vỏ, giải quyết hiệu quả vấn đề sập lỗ ở địa tầng phức tạp}
{Công nghệ phun xoang đơn, kép, ba lớp, phun cố định, phun xoay và các công nghệ phun xoang khác, phù hợp cho công trình củng cố nền đất mềm}
{Toàn máy nhẹ nhàng, không dễ bị lún khi thi công trên nền đất mềm, khả năng thích ứng mặt đất tốt}
{Thiết kế cấu trúc đĩa quay, thuận tiện cho thi công cáp neo, thao tác tiện lợi và hiệu quả}
{Có thể tùy chọn trang bị dụng cụ khoan neo đậu, phun xoang các loại khác nhau, phù hợp nhu cầu nhiều loại công trình}
{Khoan bằng mũi khoan ba cánh (xả bùn bằng bùn), phù hợp cho场景 khoan tốc độ cao ở lớp đất}
{Khoan bằng búa lỗ ngầm khí nén (xả bùn bằng khí nén), thích ứng thi công ở lớp đá, lớp vỡ}
{Khoan bằng búa thủy lực đáy lỗ (xả bùn bằng bùn), phù hợp cho lớp địa tầng có độ ẩm cao như lớp vỡ, lớp cát sỏi}
{Khoan bằng ống vỏ, khoan kết hợp thanh khoan và ống vỏ, giải quyết hiệu quả vấn đề sập lỗ ở địa tầng phức tạp}
{Công nghệ phun xoang đơn, kép, ba lớp, phun cố định, phun xoay và các công nghệ phun xoang khác, phù hợp cho công trình củng cố nền đất mềm}
- •Có chức năng nâng cao, có thể nâng ngang lên 3,5 mét, đáp ứng nhu cầu thi công lỗ ngang ở độ cao
- •Toàn máy nhẹ nhàng, không dễ bị lún khi thi công trên nền đất mềm, khả năng thích ứng mặt đất tốt
- •Thiết kế cấu trúc đĩa quay, thuận tiện cho thi công cáp neo, thao tác tiện lợi và hiệu quả
- •Có thể tùy chọn trang bị dụng cụ khoan neo đậu, phun xoang các loại khác nhau, phù hợp nhu cầu nhiều loại công trình
- •Khoan bằng mũi khoan ba cánh (xả bùn bằng bùn), phù hợp cho场景 khoan tốc độ cao ở lớp đất
- •Khoan bằng búa lỗ ngầm khí nén (xả bùn bằng khí nén), thích ứng thi công ở lớp đá, lớp vỡ
- •Khoan bằng búa thủy lực đáy lỗ (xả bùn bằng bùn), phù hợp cho lớp địa tầng có độ ẩm cao như lớp vỡ, lớp cát sỏi
- •Khoan bằng ống vỏ, khoan kết hợp thanh khoan và ống vỏ, giải quyết hiệu quả vấn đề sập lỗ ở địa tầng phức tạp
- •Công nghệ phun xoang đơn, kép, ba lớp, phun cố định, phun xoay và các công nghệ phun xoang khác, phù hợp cho công trình củng cố nền đất mềm
THÔNG SỐ KỸ THUẬT
{Thông số,[
Trọng lượng^7500kg^,
K.thước VC^5500mm*2180mm*2420mm^,
K.thước đứng^4500mm*2550mm*5500mm^]}
{Khung gầm xích,[
Chiều dài cơ sở^1980mm^,
Chiều rộng tối đa^1955mm^,
Chiều rộng xích^400mm^,
Khả năng leo dốc tối đa^20°^,
Tốc độ di chuyển tối đa^1500m/h^]}
{Truyền động TL,[CS động cơ^93kW@2000rpm^,
Áp suất hệ thống^20Mpa^,
Lưu lượng hệ thống^190L/min^,
Thể tích dầu thủy lực^320L^,
Thể tích bình nhiên liệu diesel^90L^]}
{Cột mast,[
Hành trình khung đẩy^2800-3400mm^,
Chiều dài tổng thể^5500mm^,
Lực đẩy^35kN^,
Tốc độ đẩy^0-10Có thể điều chỉnh、14、46、59m/min^,
Lực nâng^70kN^,
Tốc độ nâng^0-5Có thể điều chỉnh、7、23、30m/min^]}
{Bộ kẹp,[
Phạm vi kẹp^φ60-φ200mm^,
Lực kẹp^157kN^,
Mô-men xoay khớp^15000N·m^]}
{TS đầu quay,[^HQ-80^HD-100^,
Mô-men max^7000N·m^11460N·m^,
Tốc độ quay max^170r/min^120r/min^，
Năng lượng va đập max^/^650N·m^,
Tần số va đập max^/^2300bpm^]}
{Thông số thi công,[
Góc khoan^0-90°^,
Đường kính cần khoan^φ60-φ89mm^,
Chiều cao nâng^3400mm^]}
Trọng lượng^7500kg^,
K.thước VC^5500mm*2180mm*2420mm^,
K.thước đứng^4500mm*2550mm*5500mm^]}
{Khung gầm xích,[
Chiều dài cơ sở^1980mm^,
Chiều rộng tối đa^1955mm^,
Chiều rộng xích^400mm^,
Khả năng leo dốc tối đa^20°^,
Tốc độ di chuyển tối đa^1500m/h^]}
{Truyền động TL,[CS động cơ^93kW@2000rpm^,
Áp suất hệ thống^20Mpa^,
Lưu lượng hệ thống^190L/min^,
Thể tích dầu thủy lực^320L^,
Thể tích bình nhiên liệu diesel^90L^]}
{Cột mast,[
Hành trình khung đẩy^2800-3400mm^,
Chiều dài tổng thể^5500mm^,
Lực đẩy^35kN^,
Tốc độ đẩy^0-10Có thể điều chỉnh、14、46、59m/min^,
Lực nâng^70kN^,
Tốc độ nâng^0-5Có thể điều chỉnh、7、23、30m/min^]}
{Bộ kẹp,[
Phạm vi kẹp^φ60-φ200mm^,
Lực kẹp^157kN^,
Mô-men xoay khớp^15000N·m^]}
{TS đầu quay,[^HQ-80^HD-100^,
Mô-men max^7000N·m^11460N·m^,
Tốc độ quay max^170r/min^120r/min^，
Năng lượng va đập max^/^650N·m^,
Tần số va đập max^/^2300bpm^]}
{Thông số thi công,[
Góc khoan^0-90°^,
Đường kính cần khoan^φ60-φ89mm^,
Chiều cao nâng^3400mm^]}
Thông số
| Trọng lượng | 7500kg | ||
| K.thước VC | 5500mm*2180mm*2420mm | ||
| K.thước đứng | 4500mm*2550mm*5500mm |
Khung gầm xích
| Chiều dài cơ sở | 1980mm | ||
| Chiều rộng tối đa | 1955mm | ||
| Chiều rộng xích | 400mm | ||
| Khả năng leo dốc tối đa | 20° | ||
| Tốc độ di chuyển tối đa | 1500m/h |
Truyền động TL
| CS động cơ | 93kW@2000rpm | ||
| Áp suất hệ thống | 20Mpa | ||
| Lưu lượng hệ thống | 190L/min | ||
| Thể tích dầu thủy lực | 320L | ||
| Thể tích bình nhiên liệu diesel | 90L |
Cột mast
| Hành trình khung đẩy | 2800-3400mm | ||
| Chiều dài tổng thể | 5500mm | ||
| Lực đẩy | 35kN | ||
| Tốc độ đẩy | 0-10Có thể điều chỉnh、14、46、59m/min | ||
| Lực nâng | 70kN | ||
| Tốc độ nâng | 0-5Có thể điều chỉnh、7、23、30m/min |
Bộ kẹp
| Phạm vi kẹp | φ60-φ200mm | ||
| Lực kẹp | 157kN | ||
| Mô-men xoay khớp | 15000N·m |
TS đầu quay
| HQ-80 | HD-100 | ||
| Mô-men max | 7000N·m | 11460N·m | |
| Tốc độ quay max | 170r/min | 120r/min | |
| Năng lượng va đập max | / | 650N·m | |
| Tần số va đập max | / | 2300bpm |
Thông số thi công
| Góc khoan | 0-90° | ||
| Đường kính cần khoan | φ60-φ89mm | ||
| Chiều cao nâng | 3400mm |
